Электрический нагреватель Shuft EHR 400x200-9

Сбалансированное трехфазное подключение 380 В и мощность 9 кВт для каналов 400х200 мм

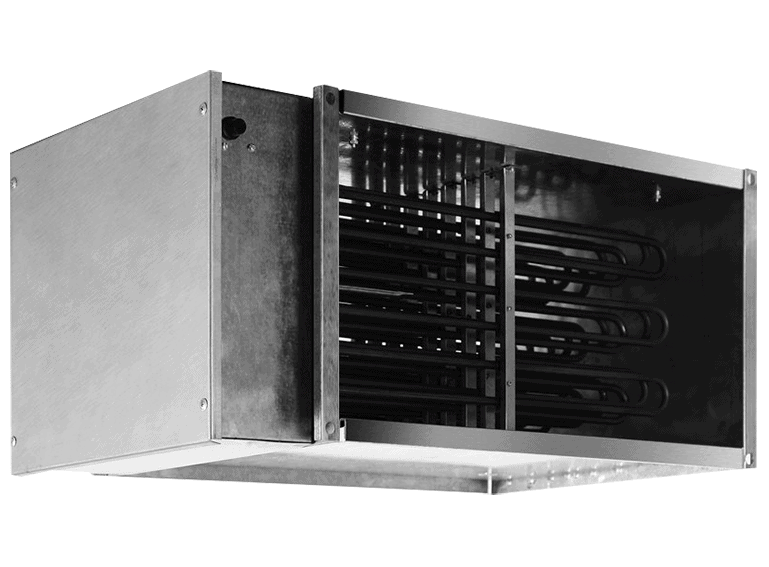

Электрический канальный воздухонагреватель Shuft EHR 400x200-9 — это высокоэффективное полупромышленное инженерное оборудование, разработанное европейским климатическим брендом SHUFT. Данный агрегат предназначен для установки в приточные вентиляционные системы прямоугольного сечения с номинальным типоразмером фланцев 400х200 мм и служит для стабильного высокомощного нагрева наружного воздуха в зимний период. Главное достоинство этой модификации заключается в полноценном трехфазном подключении к силовой сети 380–400 В. Равномерное и симметричное распределение суммарной тепловой мощности в 9.0 кВт (9000 Вт) по трем независимым фазам позволило удержать рабочий ток на отметке всего 13.7 А на фазу.

Трехфазная схема полностью решает проблему перекоса фаз на объекте, минимизирует общую нагрузку на электрическую сеть здания и позволяет оптимизировать затраты на монтаж, используя защитную автоматику стандартных номиналов и кабели меньшего сечения. Модель EHR 400x200-9 незаменима при проектировании и монтаже прямоугольной приточной вентиляции на средних и крупных объектах коммерческой, жилой и производственной недвижимости: в торговых залах, административных и офисных блоках, складских помещениях, ресторанах, фитнес-центрах и просторных загородных резиденциях. Оборудование серийно производится на автоматизированных линиях завода в РОССИИ, полностью сертифицировано и рассчитано на долговременную службу — не менее 10 лет.

Нержавеющие трубчатые нагреватели (ТЭНы) и надежная двухступенчатая термозащита

Внутренний теплообменник прямоугольного воздухонагревателя Shuft EHR 400x200-9 оснащен блоком жестких трубчатых электронагревателей (ТЭНов), выполненных из высококачественной жаропрочной нержавеющей стали. Нагревательный блок набран из 6 ТЭНов удельной мощностью по 1.5 кВт каждый. Продуманное зигзагообразное расположение элементов полностью перекрывает живое сечение прямоугольного канала 400х200 мм, обеспечивая максимальную площадь теплосъема и быстрый прогрев проходящего потока. Максимальная температура воздуха на выходе из калорифера зафиксирована на отметке +50 °C. Внешний кожух прибора изготовлен из плотной оцинкованной листовой стали, надежно защищающей электрические компоненты от коррозии при контакте с влажным приточным воздухом. Вес нетто изделия составляет 10.7 кг при габаритах корпуса 37.5 х 64.5 х 34.4 см.

Нагревательный блок работает в одну ступень мощности (9.00 кВт) и поставляется без встроенного блока управления. Для точного автоматического регулирования температуры и оптимизации затрат на электроэнергию рекомендуется подключать калорифер через внешние электронные симисторные регуляторы температуры Shuft (на ток от 16 А) и канальные датчики. Безопасность системы гарантирует встроенная двухступенчатая защита от перегрева. Комплект из основного термостата (автоматический перезапуск после остывания корпуса при 60 °C) и аварийного капиллярного термостата повышенной надежности (ручной сброс кнопкой на корпусе) мгновенно обесточивает прибор при аварийной остановке вентилятора или резком падении скорости обдува.

Правила монтажа и критические эксплуатационные регламенты скорости потока

Прямоугольный калорифер серии EHR обладает абсолютной монтажной гибкостью — производителем допускается возможность установки прибора в любом положении (универсальное вертикальное или горизонтальное размещение фланцев). Единственное требование — строгое соблюдение вектора движения воздушного потока (по стрелке на оцинкованном корпусе) и обеспечение свободного пространства для доступа к крышке распределительной клеммной коробки.

Критически важное технологическое требование: Работа прямоугольного калорифера мощностью 9 кВт возможна только в условиях стабильного обдува. Минимальный расход воздуха зафиксирован на отметке 432 м³/час, что строго соответствует **минимальной скорости воздушного потока 1.5 м/с** в сечении канала 400х200 мм. При меньшем потоке воздуха скорость обдува будет недостаточной, что вызовет локальный перегрев ТЭНов и регулярное срабатывание термозащиты. В схеме шкафа автоматики управления обязательно должна быть настроена функция задержки выключения вентилятора (на 3–5 минут) после отключения ТЭНов для их безопасной «продувки» и охлаждения.

Комплектность поставки:

• Прямоугольный канальный нагреватель Shuft EHR 400x200-9 в сборе — 1 шт.
• Руководство по монтажу, трехфазному подключению 380В и эксплуатации — 1 шт.
• Технический паспорт изделия с официальным гарантийным талоном завода — 1 шт.
