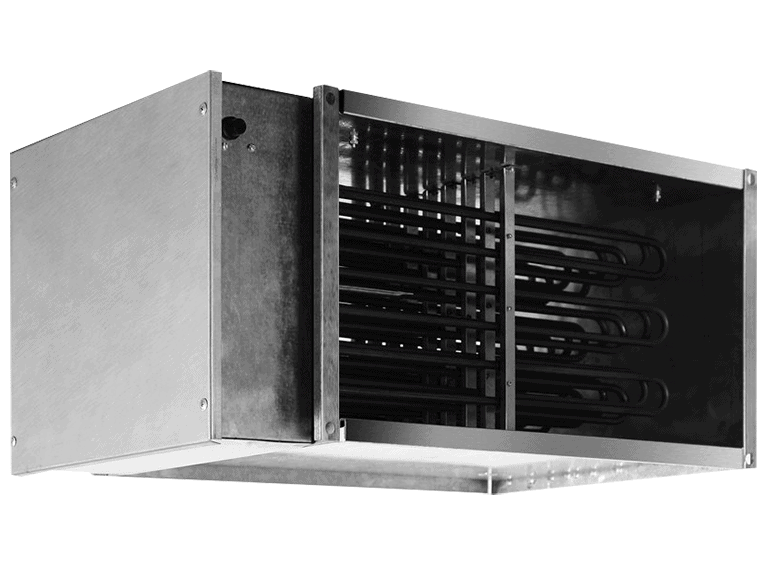

Электрический нагреватель Shuft EHR 400x200-12

Максимальная теплопроизводительность 12 кВт и трехфазное подключение для прямоугольных каналов 400х200 мм

Электрический канальный воздухонагреватель Shuft EHR 400x200-12 — это флагманский, самый мощный отопительный агрегат в линейке прямоугольного вентиляционного оборудования фланцевого типоразмера 400х200 мм от европейского бренда SHUFT. Устройство спроектировано для работы в составе приточных вентиляционных систем и предназначено для скоростного высокоэффективного нагрева больших объемов наружного воздуха в пиковые зимние периоды. Главная техническая особенность данной модификации — колоссальная тепловая мощность в 12.0 кВт (12000 Вт), которая для обеспечения стабильности сети подключается к трехфазной силовой линии высокого напряжения 380–400 В. Нагрузка симметрично распределяется по трем фазам, что позволяет удерживать номинальный рабочий ток в пределах 18.3 А на фазу.

Симметричная трехфазная схема полностью исключает риск возникновения перекоса фаз в электросети здания и минимизирует пиковые нагрузки на силовую коммутационную аппаратуру. Модель EHR 400x200-12 незаменима при создании прямоугольных приточных систем на крупных полупромышленных и коммерческих объектах со значительными теплопотерями: в торговых центрах, складских терминалах, спортивных клубах, автотехцентрах, ресторанах, чистых производственных цехах и загородных резиденциях большой площади. Оборудование собирается на автоматизированных линиях завода в РОССИИ, проходит строжайший контроль качества на базе ОТК и имеет расчетный срок службы не менее 10 лет.

Высококачественные трубчатые ТЭНы из нержавеющей стали и двухступенчатая защита

Внутренний теплообменник прямоугольного калорифера Shuft EHR 400x200-12 оснащен мощным блоком жестких трубчатых электронагревателей (ТЭНов), выполненных из высоколегированной жаропрочной нержавеющей стали. Блок состоит из шести ТЭНов мощностью по 2.0 кВт каждый. Зигзагообразное расположение элементов полностью перекрывает внутреннее сечение прямоугольного канала 400х200 мм, обеспечивая стопроцентный контакт с воздушной массой и моментальный теплообмен при сохранении низкого аэродинамического сопротивления трассы. Нагреватель обеспечивает максимальную температуру воздуха на выходе до +50 °C. Наружный корпус выполнен из плотного листа оцинкованной стали, устойчивой к коррозии и температурным деформациям. Вес нетто составляет 10.8 кг при внешних габаритах корпуса 37.5 х 64.5 х 34.4 см.

Прибор работает в одну мощную ступень нагрева (12.00 кВт) и поставляется без встроенного терморегулятора. Для плавного поддержания температуры воздуха и экономии энергии калорифер необходимо эксплуатировать совместно с внешним трехфазным симисторным регулятором мощности Shuft (рассчитанным на ток не менее 25 А, например, Shuft TTC25) и канальным температурным датчиком. Безопасность гарантирует встроенная двухступенчатая защита от перегрева: основной термостат (автоматический перезапуск при 60 °C) и аварийный капиллярный термостат повышенной надежности (ручной сброс кнопкой на корпусе), полностью обесточивающий ТЭНы в случае аварийной остановки обдува.

Правила монтажа и жесткие требования к автоматизации приточной установки

Конструктивной особенностью прямоугольной серии EHR является абсолютная монтажная гибкость — производителем допускается возможность установки прибора в любом положении (универсальный вертикальный или горизонтальный вариант размещения фланцев). Единственное требование — строгое соблюдение направления вектора воздушного потока (по стрелке на оцинкованном корпусе) и обеспечение свободного пространства для доступа к крышке распределительной клеммной коробки.

Критически важное инженерное требование: Минимальный паспортный расход воздуха составляет 432 м³/час (что соответствует минимальной скорости потока 1.5 м/с в канале 400х200 мм). Однако для безопасного съема 12 кВт тепла без регулярных ложных отключений системы термозащиты рекомендуется закладывать рабочий расход воздуха приточной установки в объеме не менее 900–1200 м³/час. В щите автоматики управления обязательно должна быть настроена функция задержки выключения вентилятора (на 3–5 минут) после отключения ТЭНов для их обязательной безопасной «продувки» и охлаждения.

Комплектность поставки:

• Прямоугольный канальный нагреватель Shuft EHR 400x200-12 в сборе — 1 шт.
• Руководство по монтажу, трехфазному подключению 380В и эксплуатации — 1 шт.
• Технический паспорт изделия с официальным гарантийным талоном завода — 1 шт.
