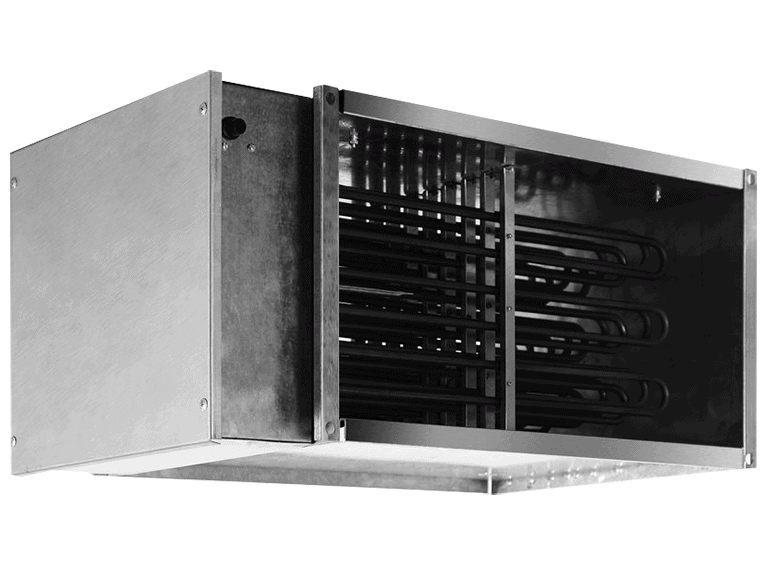

Электрический нагреватель Shuft EHR 500x300-12

Высокая производительность 12 кВт и симметричная трехфазная сеть для каналов 500х300 мм

Электрический канальный воздухонагреватель Shuft EHR 500x300-12 — это мощное инженерное оборудование полупромышленного и промышленного класса от ведущего европейского климатического бренда SHUFT. Данный агрегат спроектирован для интеграции в приточные системы вентиляции прямоугольного сечения с востребованным типоразмером фланцев 500х300 мм и служит для эффективного нагрева наружного уличного воздуха в зимний период. Главным техническим достоинством этой модификации является полноценное трехфазное подключение к сети переменного тока 380–400 В. Суммарная тепловая мощность в 12.0 кВт (12000 Вт) симметрично распределена по трем фазам (блок состоит из шести ТЭНов по 2 кВт), благодаря чему номинальный рабочий ток составляет умеренные 18.3 А на фазу.

Сбалансированная трехфазная схема полностью решает проблему перекоса фаз на объекте, минимизирует пиковую токовую нагрузку на вводной силовой щит здания и позволяет сэкономить на сечении питающего кабеля. Модель EHR 500x300-12 активно применяется в прямоугольных вентиляционных системах объектов коммерческой, общественной и производственной недвижимости: в торговых залах, бизнес-центрах, ресторанах, спортивных клубах, логистических комплексах и мастерских. Воздухонагреватель серийно производится на автоматизированных линиях завода в РОССИИ, полностью адаптирован к отечественным условиям эксплуатации, сертифицирован по стандартам ЕАС и имеет расчетный срок службы не менее 10 лет.

Нержавеющие трубчатые электронагреватели и встроенная двухступенчатая термозащита

Внутренний теплообменник калорифера Shuft EHR 500x300-12 оснащен жесткими трубчатыми электронагревателями (ТЭНами), изготовленными из высококачественной жаропрочной нержавеющей стали. Продуманное зигзагообразное расположение шести ТЭНов мощностью по 2 кВт полностью перекрывает живое сечение прямоугольного канала 500х300 мм, обеспечивая стопроцентную площадь теплосъема и быстрый, равномерный прогрев проходящего воздушного потока. Максимальная температура воздуха на выходе из прибора может достигать +50 °C. Внешний жесткий каркас выполнен из высококачественной оцинкованной стали с фланцевыми соединениями под шинорейку. Чистый вес (нетто) калорифера составляет 13.5 кг (брутто — 14.0 кг) при внешних габаритах корпуса 37.5 х 64.5 х 34.4 см.

Нагревательный блок работает в одну ступень мощности (12.00 кВт) и поставляется без встроенной автоматики. Для поддержания точной температуры притока и оптимизации затрат на электричество калорифер рекомендуется подключать через внешние электронные симисторные регуляторы мощности Shuft (рассчитанные на ток не менее 25 А, например, Shuft TTC25) совместно с канальным датчиком. Высокий уровень безопасности гарантирует встроенная двухступенчатая защита от перегрева: основной термостат с автоматическим перезапуском после остывания (срабатывание при 60 °C) и аварийный капиллярный термостат повышенной надежности (ручной сброс кнопкой на корпусе), полностью обесточивающий ТЭНы в случае падения скорости обдува.

Универсальный монтаж и строгие требования к производительности обдува

Конструктивной особенностью прямоугольной серии EHR является абсолютная монтажная гибкость — производителем допускается возможность установки прибора в любом положении (универсальное вертикальное или горизонтальное размещение фланцев). Единственное требование — строгое соблюдение направления вектора движения воздуха (по стрелке на оцинкованном корпусе) и обеспечение свободного пространства для доступа к защитной сервисной крышке клеммной коробки.

Критически важное инженерное требование: Из-за увеличенной площади сечения канала 500х300 мм минимальный строго регламентированный расход воздуха через прибор должен составлять не менее 810 м³/час, что в точности соответствует **минимальной скорости воздушного потока 1.5 м/с**. Однако для эффективного съема тепла 12 кВт без ложных отключений термозащиты рекомендуется закладывать рабочую производительность вентилятора от 1200–1500 м³/час. В щите автоматики обязательно должна быть настроена задержка выключения приточного вентилятора (на 3–5 минут) после отключения питания калорифера для безопасного охлаждения стальных ТЭНов.

Комплектность поставки:

• Прямоугольный канальный нагреватель Shuft EHR 500x300-12 в сборе — 1 шт.
• Руководство по монтажу, трехфазному подключению 380В и эксплуатации — 1 шт.
• Технический паспорт изделия с официальным гарантийным талоном завода — 1 шт.
