Электрический нагреватель Shuft EHR 600x300-24

Максимальная тепловая мощность 24 кВт и уникальная трехступенчатая коммутация для каналов 600х300 мм

Электрический канальный воздухонагреватель Shuft EHR 600x300-24 представляет собой абсолютный флагман по производительности и самый мощный силовой агрегат в линейке прямоугольного вентиляционного оборудования фланцевого типоразмера 600х300 мм от европейского машиностроительного холдинга SHUFT. Этот сверхмощный индустриальный калорифер разработан для приточных вентиляционных систем промышленного назначения, где требуются бескомпромиссная эффективность и скорость нагрева огромных объемов ледяного наружного воздуха. Главное конструктивное преимущество данной модификации — пиковая тепловая мощность в 24.0 кВт (24000 Вт). Для обеспечения стабильности параметров сети прибор подключается к силовой трехфазной сети переменного тока напряжением 380–400 В, распределяя экстремальную нагрузку с рабочим током 36.5 А на каждую фазу.

Внутренняя электрическая топология калорифера разделена на три независимые ступени нагрева (12 + 6 + 6 кВт). Такое трехступенчатое разделение открывает широкие возможности для прецизионной автоматизации: это позволяет использовать комбинированные многоуровневые схемы управления (например, плавная плавная регулировка первой ступени 6 кВт через симисторный контроллер и поочередное каскадное подключение силовых секций 6 и 12 кВт через контакторы при сильных морозах). Такая схема полностью исключает резкие температурные скачки приточного воздуха, предотвращает перекос фаз в питающей сети здания и существенно снижает эксплуатационные расходы. Модель EHR 600x300-24 является лучшим выбором для вентиляции крупных коммерческих, производственных и общественных объектов: масштабных торговых центров, автокомплексов, производственных цехов, гипермаркетов и логистических складов. Оборудование серийно выпускается на роботизированных линиях завода в РОССИИ, имеет паспортный срок службы не менее 10 лет и сертифицировано по стандартам ЕАС.

Трубчатые ТЭНы из нержавеющей стали и усиленный комплекс безопасности

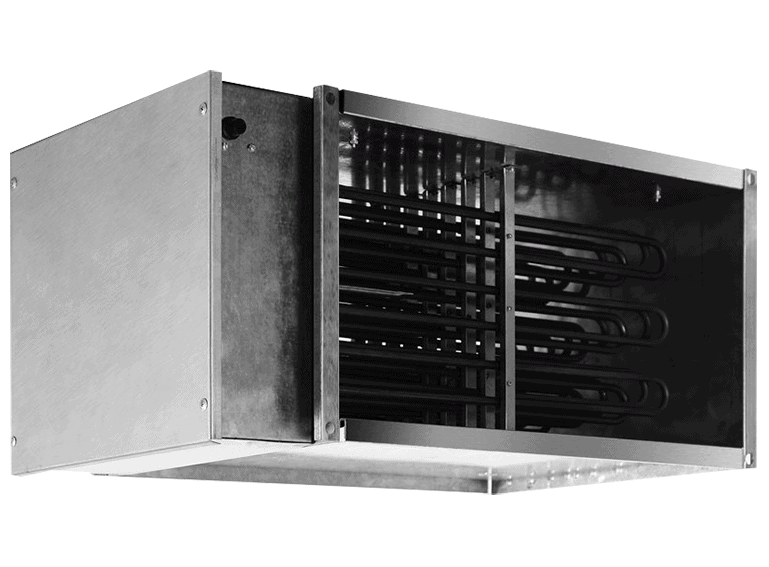

Внутренний теплообменник прямоугольного нагревателя Shuft EHR 600x300-24 оснащен мощным блоком усиленных жестких трубчатых электронагревателей (ТЭНов), выполненных из высоколегированной жаропрочной нержавеющей стали. Особая плотная раскладка элементов полностью перекрывает живое сечение прямоугольного воздуховода 600х300 мм, гарантируя стопроцентную площадь теплосъема и мгновенный прогрев проходящих воздушных масс. Калорифер способен обеспечивать максимальную температуру воздуха на выходе до +50 °C. Жесткий внешний каркас выполнен из плотной оцинкованной листовой стали, надежно предохраняющей внутреннюю коммутацию от коррозии. Полная масса товара в заводской упаковке (брутто) составляет 19.0 кг при внешних габаритах корпуса 40 х 39 х 75.5 см.

Ввиду высокого рабочего тока (36.5 А) для управления калорифером строго необходимо использовать внешние промышленные симисторные регуляторы мощности Shuft (рассчитанные на ток не менее 40 А или 50 А, например, Shuft TTC40F) или блоки твердотельных реле. За безопасность отвечает встроенная двухступенчатая защита от перегрева. Комплекс безопасности включает основной термостат (автоперезапуск после остывания при 60 °C) и аварийный капиллярный термостат повышенной надежности (ручной сброс кнопкой на корпусе), который мгновенно обесточивает цепь ТЭНов при критическом падении скорости обдува или полной остановке приточного вентилятора.

Монтажные регламенты и жесткие ограничения к производительности вентилятора

Прямоугольный калорифер серии EHR обладает абсолютной монтажной гибкостью — производителем допускается возможность установки прибора в любом положении (универсальный вертикальный или горизонтальный вариант размещения фланцев). Единственное требование — строгое соблюдение направления вектора движения воздуха (по стрелке на оцинкованном корпусе) и обеспечение свободного пространства для доступа к крышке распределительной клеммной коробки.

Критически важное инженерное требование: Заводской минимальный расход воздуха составляет 972 м³/час (минимальная скорость потока 1.5 м/с в канале 600х300 мм). Однако для безопасного съема экстремальной мощности в 24 кВт в реальной жизни рекомендуется закладывать рабочий расход воздуха приточной установки в объеме не менее 2500–3200 м³/час. При слабом протоке воздуха ТЭНы будут перегреваться, вызывая постоянные ложные отключения автоматики защиты. В щите автоматики управления обязательно должна быть настроена функция задержки выключения вентилятора (на 3–5 минут) после отключения ТЭНов для их обязательной безопасной «продувки» и охлаждения.

Комплектность поставки:

• Прямоугольный канальный нагреватель Shuft EHR 600x300-24 в сборе — 1 шт.
• Руководство по монтажу, трехступенчатому подключению 380В и эксплуатации — 1 шт.
• Технический паспорт изделия с официальным гарантийным талоном завода — 1 шт.
