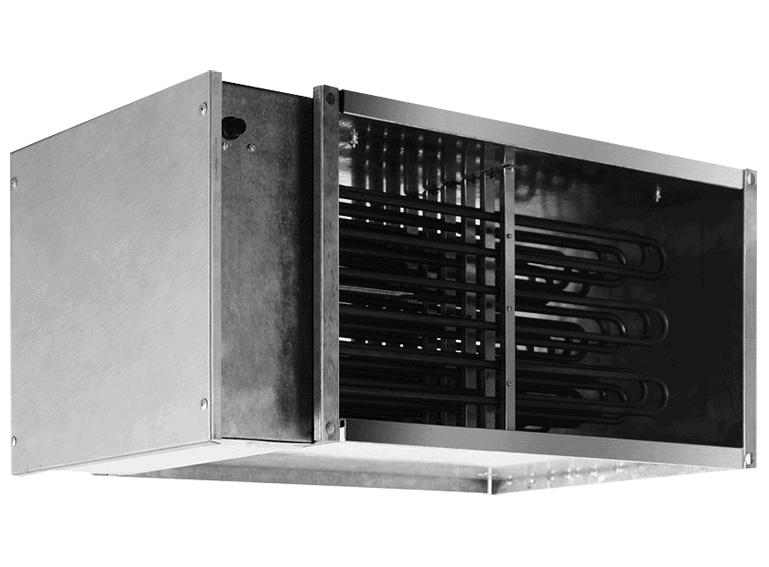

Электрический нагреватель Shuft EHR 600x350-48

Максимальный пятиступенчатый нагрев 48 кВт и трехфазное подключение для каналов 600х350 мм

Электрический канальный воздухонагреватель Shuft EHR 600x350-48 — это самый мощный флагманский силовой агрегат промышленного назначения в линейке прямоугольного оборудования от европейского вентиляционного бренда SHUFT. Данный сверхмощный калорифер разработан для интеграции в приточные системы вентиляции прямоугольного сечения со стандартным фланцевым типоразмером 600х350 мм. Его основная задача — эффективный и ультрабыстрый подогрев больших объемов ледяного уличного воздуха на крупных индустриальных объектах. Главной технической особенностью модели является сложная пятиступенчатая архитектура распределения тепловой мощности (12 + 12 + 12 + 6 + 6 кВт). Суммарная теплопроизводительность прибора составляет рекордные 48.0 кВт (48000 Вт). Для работы калорифер подключается к силовой трехфазной сети переменного тока напряжением 380–400 В, распределяя высокую пиковую нагрузку с рабочим током 74.0 А на каждую из трех фаз.

Разделение нагревательного блока на пять независимых ступеней разной мощности (две секции по 6 кВт и три секции по 12 кВт) позволяет выстроить максимально гибкую, безопасную и экономичную схему автоматики. Базовая ступень 6 кВт заводится на внешний симисторный контроллер для плавного и точного удержания заданной температуры воздуха, а остальные четыре силовые ступени подключаются автоматикой каскадно через электромагнитные контакторы по мере усиления уличных морозов. Такой алгоритм работы полностью исключает критические перепады напряжения и перекос фаз в сети здания, предотвращает температурные «качели» в воздуховоде и существенно снижает расходы на эксплуатацию электроэнергии. Модель EHR 600x350-48 активно применяется на масштабных коммерческих и индустриальных объектах: в торгово-развлекательных центрах, крупных складских комплексах, производственных цехах, ангарах, автосервисах и заводах. Оборудование серийно производится на автоматизированных линиях завода в РОССИИ, полностью сертифицировано по стандартам ЕАС и имеет паспортный срок службы не менее 10 лет.

Нержавеющие ТЭНы максимальной плотности и встроенная система термозащиты

Внутренний теплообменник прямоугольного воздухонагревателя Shuft EHR 600x350-48 набран из плотного массива жестких трубчатых электронагревателей (ТЭНов), изготовленных из высококачественной жаропрочной нержавеющей стали. ТЭНы равномерно распределены внутри корпуса таким образом, чтобы максимально эффективно перекрывать живое сечение воздушного фланца 600х350 мм, обеспечивая стопроцентную площадь теплосъема и мгновенный прогрев притока. Внешний кожух прибора выполнен из плотной оцинкованной стали, надежно защищающей внутреннюю клеммную коробку и коммутацию от коррозии и механических воздействий. Чистая масса (нетто) прибора составляет 27.5 кг (брутто в упаковке — 28.0 kg) при габаритах корпуса 35 х 39 х 76 см (упаковка — 40 х 76.5 х 39.5 см).

Ввиду экстремально высокого рабочего тока в 74.0 А для автоматической регулировки температуры калорифер необходимо доукомплектовать внешним симисторным регулятором мощности номиналом не менее 80 А (например, Shuft TTC80F) и датчиками температуры серии ТС. За безопасность эксплуатации отвечает встроенная двухступенчатая защита от перегрева. Она состоит из основного термостата (автоматический перезапуск после остывания корпуса при 60 °C) и аварийного капиллярного термостата повышенной надежности (ручной сброс кнопкой на корпусе при 90 °C), который полностью разрывает силовую цепь питания ТЭНов в случае аварийного падения производительности или полной остановки приточного вентилятора.

Универсальный фланцевый монтаж и правила технической эксплуатации

Прямоугольный калорифер серии EHR обладает абсолютной монтажной гибкостью — производителем допускается возможность установки прибора в любом положении (универсальный вертикальный или горизонтальный вариант размещения фланцев). Единственное требование — строгое соблюдение направления вектора движения воздуха (по стрелке на оцинкованном корпусе) и обеспечение свободного пространства для доступа к крышке распределительной клеммной коробки.

Критически важное инженерное требование: Заводской минимальный расход воздуха составляет 972 м³/час. Однако учитывайте, что для съема колоссальной мощности в 48 кВт в сечении 600х350 мм такой объем воздуха дает критически низкую скорость обдува. Для предотвращения перегрева ТЭНов и ложных срабатываний защиты настоятельно рекомендуется закладывать реальный рабочий расход приточного вентилятора в диапазоне 4800–5800 м³/час. В щите автоматики обязательно должна быть реализована функция задержки выключения вентилятора (на 3–5 минут) после отключения ТЭНов для их обязательной безопасной «продувки» и охлаждения.

Комплектность поставки:

• Прямоугольный канальный нагреватель Shuft EHR 600x350-48 в сборе — 1 шт.
• Руководство по монтажу, пятиступенчатому подключению 380В и эксплуатации — 1 шт.
• Технический паспорт изделия с официальным гарантийным талоном завода — 1 шт.
