Электрический нагреватель Shuft EHR 700x400-75

Максимальный шестиступенчатый нагрев 75 кВт и трехфазное подключение для каналов 700х400 мм

Электрический канальный воздухонагреватель Shuft EHR 700x400-75 — это самый мощный флагманский силовой агрегат тяжелого промышленного назначения в линейке прямоугольного оборудования от европейского вентиляционного бренда SHUFT. Данный сверхмощный калорифер разработан для интеграции в приточные системы вентиляции прямоугольного сечения со стандартными габаритами фланцев 700х400 мм. Его основная задача — эффективный и ультрабыстрый подогрев колоссальных объемов ледяного уличного воздуха на крупных индустриальных объектах. Главной технической особенностью модели является сложная шестиступенчатая архитектура распределения тепловой мощности (15 + 15 + 15 + 15 + 7.5 + 7.5 кВт). Суммарная теплопроизводительность прибора составляет рекордные 75.0 кВт (75000 Вт). Для работы калорифер подключается к силовой трехфазной сети переменного тока напряжением 380–400 В, распределяя высокую пиковую нагрузку с рабочим током 114.0 А на каждую из трех фаз.

Разделение нагревательного блока на шесть независимых ступеней разной мощности (две секции по 7.5 кВт и четыре секции по 15 кВт) позволяет выстроить максимально гибкую, безопасную и экономичную схему автоматики. Базовая ступень 7.5 кВт заводится на внешний симисторный контроллер для плавного и точного удержания заданной температуры воздуха, а остальные пять силовых ступеней подключаются автоматикой каскадно через электромагнитные контакторы или твердотельные реле по мере усиления уличных морозов. Такой алгоритм работы полностью исключает критические перепады напряжения и перекос фаз в сети здания, предотвращает температурные «качели» в воздуховоде и существенно снижает расходы на эксплуатацию электроэнергии. Модель EHR 700x400-75 активно применяется на масштабных коммерческих и индустриальных объектах: в торгово-развлекательных центрах, крупных складских комплексах, производственных цехах, ангарах, логистических терминалах и заводах. Оборудование серийно производится на автоматизированных линиях завода в РОССИИ, полностью сертифицировано по стандартам ЕАС и имеет паспортный срок службы не менее 10 лет.

Нержавеющие ТЭНы максимальной плотности и встроенная система термозащиты

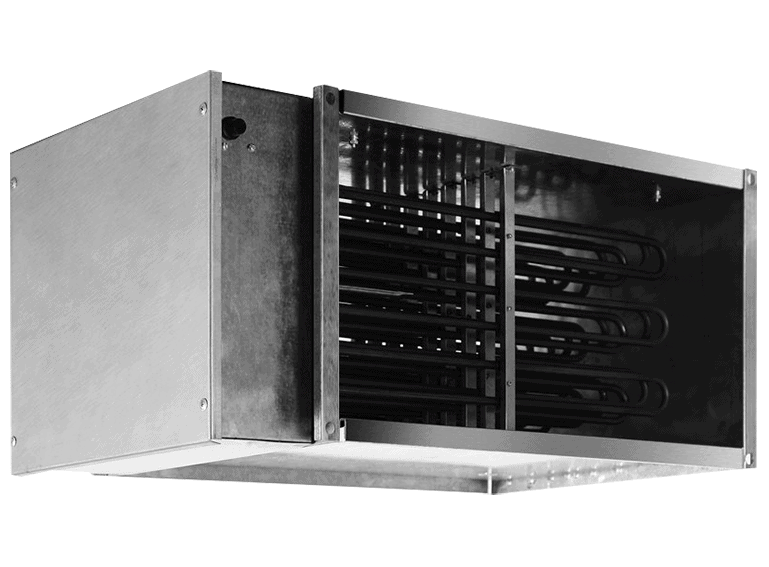

Внутренний теплообменник прямоугольного воздухонагревателя Shuft EHR 700x400-75 набран из плотного массива 30 жестких трубчатых электронагревателей (ТЭНов) мощностью по 2.5 кВт, изготовленных из высококачественной жаропрочной нержавеющей стали. ТЭНы равномерно распределены внутри корпуса таким образом, чтобы максимально эффективно перекрывать живое сечение воздушного фланца 700х400 мм, обеспечивая стопроцентную площадь теплосъема и мгновенный прогрев притока. Внешний кожух прибора выполнен из плотной оцинкованной стали, надежно защищающей внутреннюю клеммную коробку и силовую коммутацию от коррозии и механических воздействий. Чистая масса (нетто) прибора составляет 38.2 кг (брутто в упаковке — 38.7 кг) при габаритах корпуса 54 х 60 х 105 см.

Ввиду экстремально высокого рабочего тока в 114.0 А для автоматической регулировки температуры калорифер необходимо доукомплектовать внешним симисторным регулятором мощности номиналом не менее 125 А и датчиками температуры серии ТС. За безопасность эксплуатации отвечает встроенная двухступенчатая защита от перегрева. Она состоит из основного термостата (автоматический перезапуск после остывания корпуса при 60 °C) и аварийного капиллярного термостата повышенной надежности (ручной сброс кнопкой на корпусе при 90 °C), который полностью разрывает силовую цепь питания ТЭНов в случае аварийного падения производительности или полной остановки приточного вентилятора.

Универсальный фланцевый монтаж и правила технической эксплуатации

Прямоугольный калорифер серии EHR обладает абсолютной монтажной гибкостью — производителем допускается возможность установки прибора в любом положении (универсальный вертикальный или горизонтальный вариант размещения фланцев). Единственное требование — строгое соблюдение направления вектора движения воздуха (по стрелке на оцинкованном корпусе) и обеспечение свободного пространства для доступа к крышке распределительной клеммной коробки.

Критически важное инженерное требование: Заводской минимальный расход воздуха составляет 1512 м³/час. Однако учитывайте, что для съема колоссальной мощности в 75 кВт в сечении 700х400 мм такой объем воздуха дает критически низкую скорость обдува. Для предотвращения перегрева ТЭНов и ложных срабатываний защиты настоятельно рекомендуется закладывать реальный рабочий расход приточного вентилятора в диапазоне 7500–9500 м³/час. В щите автоматики обязательно должна быть реализована функция задержки выключения вентилятора (на 3–5 минут) после отключения ТЭНов для их обязательной безопасной «продувки» и охлаждения.

Комплектность поставки:

• Прямоугольный канальный нагреватель Shuft EHR 700x400-75 в сборе — 1 шт.
• Руководство по монтажу, шестиступенчатому подключению 380В и эксплуатации — 1 шт.
• Технический паспорт изделия с официальным гарантийным талоном завода — 1 шт.
