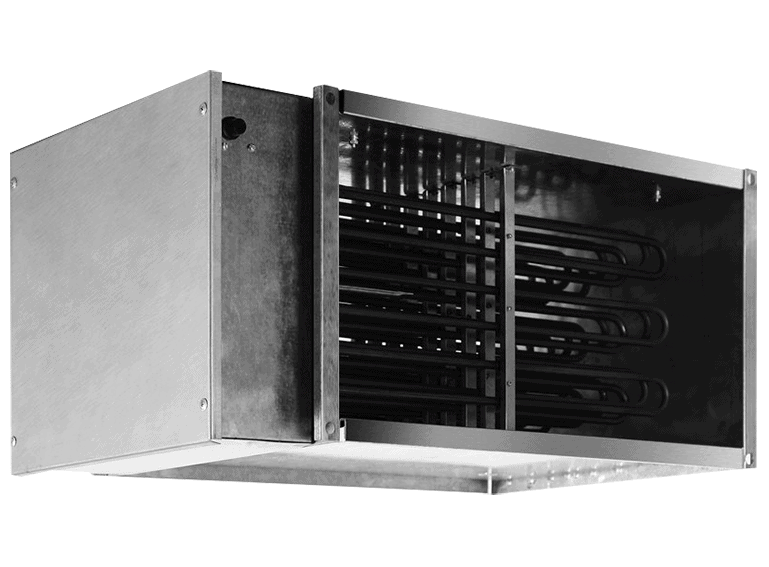

Электрический нагреватель Shuft EHR 800x500-45

Многоступенчатый асимметричный нагрев 45 кВт для каналов увеличенного сечения 800х500 мм

Электрический канальный воздухонагреватель Shuft EHR 800x500-45 — это профессиональное инженерное оборудование промышленного назначения, выпускаемое ведущим европейским вентиляционным брендом SHUFT. Данный агрегат спроектирован для интеграции в приточные системы вентиляции прямоугольного сечения со стандартным увеличенным фланцевым шагом 800х500 мм. Его основная задача — эффективный, стабильный и быстрый подогрев больших объемов уличного приточного воздуха в холодный период года на крупных объектах. Главной технической особенностью модели является сбалансированное четырехступенчатое распределение тепловой мощности (15 + 15 + 7.5 + 7.5 кВт). Суммарная теплопроизводительность прибора составляет 45.0 кВт (45000 Вт), для работы калорифер подключается к силовой трехфазной сети переменного тока напряжением 380–400 В, распределяя высокую нагрузку с рабочим током 68.4 А на каждую из трех фаз.

Разделение внешнего теплообменного блока на четыре независимые ступени разной мощности (две секции по 7.5 кВт и две секции по 15 кВт) позволяет выстроить максимально гибкую, точную и экономичную схему автоматики. Базовая ступень 7.5 кВт заводится на внешний симисторный контроллер для плавного и точного удержания заданной температуры воздуха, а остальные силовые секции (7.5, 15 и 15 кВт) подключаются последовательно через электромагнитные контакторы по мере падения температуры уличного воздуха. Такой каскадный алгоритм работы полностью исключает резкие циклические перепады температуры притока, защищает сеть от перекоса фаз и существенно снижает расходы на эксплуатацию электроэнергии. Модель EHR 800x500-45 активно применяется на крупных коммерческих и индустриальных объектах: в торговых центрах, логистических и складских комплексах, производственных цехах, спортивных залах, автосервисах и общественных зданиях. Оборудование серийно производится на автоматизированных линиях завода в РОССИИ, полностью сертифицировано по стандартам ЕАС и имеет паспортный срок службы не менее 10 лет.

Нержавеющие ТЭНы, оцинкованный корпус и встроенная система термозащиты

Внутренний теплообменник прямоугольного воздухонагревателя Shuft EHR 800x500-45 набран из 18 жестких трубчатых электронагревателей (ТЭНов) мощностью по 2.5 кВт каждый, изготовленных из высококачественной жаропрочной нержавеющей стали. ТЭНы оптимально распределены внутри корпуса для обеспечения равномерного прогрева всего воздушного потока, проходящего через увеличенное сечение фланца 800х500 мм, обеспечивая стопроцентную площадь теплосъема. Внешний кожух прибора выполнен из плотной оцинкованной стали, надежно защищающей внутреннюю клеммную коммутацию от коррозии и механических воздействий. Из-за увеличенного типоразмера чистая масса (нетто) прибора составляет 27.7 кг (в жесткой упаковке брутто — 28.2 кг) при внешних габаритах корпуса 57.7 х 104 х 53.8 см.

Ввиду высокого в 68.4 А рабочего тока для автоматической регулировки температуры калорифер необходимо доукомплектовать внешним симисторным регулятором мощности номиналом не менее 80 А (например, Shuft TTC80F) и датчиками температуры серии ТС. За безопасность эксплуатации отвечает встроенная двухступенчатая защита от перегрева. Она состоит из основного термостата (автоматический перезапуск после остывания корпуса при 60 °C) и аварийного капиллярного термостата повышенной надежности (ручной сброс кнопкой на корпусе при 90 °C), который полностью разрывает силовую цепь питания ТЭНов в случае аварийного падения производительности или полной остановки приточного вентилятора.

Универсальный фланцевый монтаж и правила технической эксплуатации

Прямоугольный калорифер серии EHR обладает абсолютной монтажной гибкостью — производителем допускается возможность установки прибора в любом положении (универсальный вертикальный или горизонтальный вариант размещения фланцев). Единственное требование — строгое соблюдение направления вектора движения воздуха (по стрелке на оцинкованном корпусе) и обеспечение свободного пространства для доступа к крышке распределительной клеммной коробки.

Критически важное инженерное требование: Заводской минимальный расход воздуха зафиксирован на отметке 2160 м³/час. Однако учитывайте, что для съема высокой тепловой энергии в 45 кВт в широком канале 800х500 мм такой объем воздуха дает низкую скорость обдува. Для предотвращения локального перегрева ТЭНов и ложных срабатываний защиты настоятельно рекомендуется закладывать реальный рабочий расход приточного вентилятора в диапазоне 5500–6500 м³/час. В щите автоматики обязательно должна быть реализована функция задержки выключения вентилятора (на 3–5 минут) после отключения ТЭНов для их обязательной безопасной «продувки» и охлаждения.

Комплектность поставки:

• Прямоугольный канальный нагреватель Shuft EHR 800x500-45 в сборе — 1 шт.
• Руководство по монтажу, четырехступенчатому подключению 380В и эксплуатации — 1 шт.
• Технический паспорт изделия с официальным гарантийным талоном завода — 1 шт.
