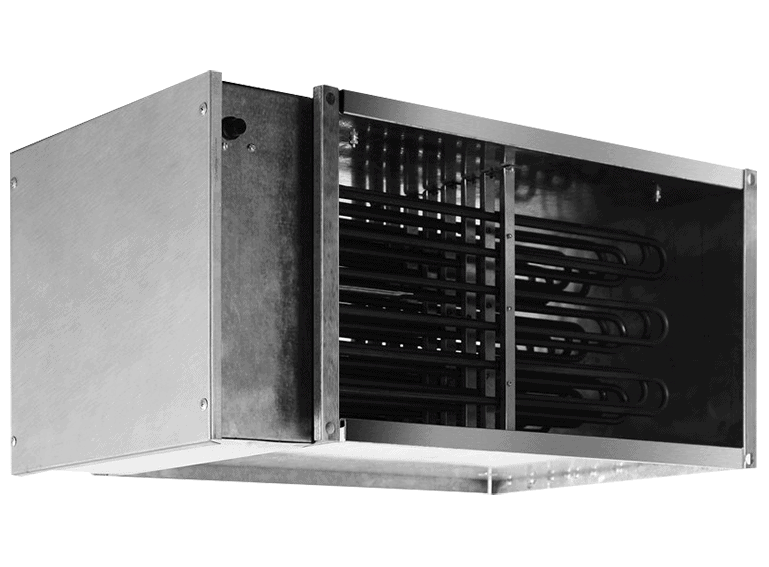

Электрический нагреватель Shuft EHR 800x500-60

Пятиступенчатый каскадный нагрев 60 кВт для прямоугольных воздуховодов сечения 800х500 мм

Электрический канальный воздухонагреватель Shuft EHR 800x500-60 — это высокомощное инженерное оборудование промышленного назначения, разработанное ведущим европейским климатическим брендом SHUFT. Данный агрегат предназначен для интеграции в приточные системы вентиляции прямоугольного сечения со стандартным увеличенным фланцевым типоразмером 800х500 мм. Главная задача калорифера — эффективный, стабильный и ультрабыстрый подогрев больших объемов уличного воздуха в зимний период. Ключевой технической особенностью модели является сложная пятиступенчатая архитектура распределения тепловой мощности (15 + 15 + 15 + 7.5 + 7.5 кВт). Суммарная производительность нагревательного блока составляет 60.0 кВт (60000 Вт). Для работы прибор подключается к промышленной трехфазной сети переменного тока напряжением 380–400 В, распределяя высокую нагрузку с номинальным рабочим током 91.2 А на каждую из трех фаз.

Разделение внутреннего теплообменника на пять независимых ступеней разной мощности (две секции по 7.5 кВт и три секции по 15 кВт) позволяет реализовать максимально гибкую, точную и экономичную схему автоматического управления. Базовая малая ступень 7.5 кВт заводится на внешний симисторный контроллер для плавного удержания заданной температуры воздуха, а остальные силовые секции (7.5, 15, 15 и 15 кВт) автоматика подключает каскадно через электромагнитные контакторы по мере усиления морозов. Такой алгоритм полностью исключает критические пусковые перепады напряжения и перекос фаз в сети здания, предотвращает температурные колебания в воздуховоде и существенно снижает расходы на электроэнергию. Модель EHR 800x500-60 активно применяется на масштабных коммерческих и индустриальных объектах: в торгово-развлекательных центрах, крупных складских комплексах, производственных цехах, ангарах, логистических терминалах и заводах. Оборудование серийно производится на автоматизированных линиях завода в РОССИИ, полностью сертифицировано по стандартам ЕАС и имеет паспортный срок службы не менее 10 лет.

Нержавеющие ТЭНы, оцинкованный корпус и встроенная система термозащиты

Внутренний теплообменник прямоугольного воздухонагревателя Shuft EHR 800x500-60 набран из плотного массива 24 жестких трубчатых электронагревателей (ТЭНов) мощностью по 2.5 кВт каждый, изготовленных из высококачественной жаропрочной нержавеющей стали. ТЭНы оптимально распределены внутри корпуса для обеспечения равномерного прогрева всего воздушного потока, проходящего через увеличенное сечение фланца 800х500 мм, гарантируя стопроцентную площадь теплосъема. Внешний кожух прибора выполнен из плотной оцинкованной стали, надежно защищающей внутреннюю клеммную коммутацию от коррозии и механических воздействий. Чистая масса (нетто) прибора составляет 33.5 кг (брутто в упаковке — 34.0 кг) при габаритах корпуса 57.7 х 104 х 53.8 см.

Ввиду высокого в 91.2 А рабочего тока для автоматической регулировки температуры калорифер необходимо доукомплектовать внешним симисторным регулятором мощности номиналом не менее 100 А (например, Shuft TTC100F) и датчиками температуры серии ТС. За безопасность эксплуатации отвечает встроенная двухступенчатая защита от перегрева. Она состоит из основного термостата (автоматический перезапуск после остывания корпуса при 60 °C) и аварийного капиллярного термостата повышенной надежности (ручной сброс кнопкой на корпусе при 90 °C), который полностью разрывает силовую цепь питания ТЭНов в случае аварийного падения производительности или полной остановки приточного вентилятора.

Универсальный фланцевый монтаж и правила технической эксплуатации

Прямоугольный калорифер серии EHR обладает абсолютной монтажной гибкостью — производителем допускается возможность установки прибора в любом положении (универсальный вертикальный или горизонтальный вариант размещения фланцев). Единственное требование — строгое соблюдение направления вектора движения воздуха (по стрелке на оцинкованном корпусе) и обеспечение свободного пространства для доступа к крышке распределительной клеммной коробки.

Критически важное инженерное требование: Заводской минимальный расход воздуха зафиксирован на отметке 2160 м³/час. Однако учитывайте, что для съема высокой тепловой энергии в 60 кВт в широком канале 800х500 мм такой объем воздуха дает низкую скорость обдува. Для предотвращения локального перегрева ТЭНов и ложных срабатываний защиты настоятельно рекомендуется закладывать реальный рабочий расход приточного вентилятора в диапазоне 6500–8000 м³/час. В щите автоматики обязательно должна быть реализована функция задержки выключения вентилятора (на 3–5 минут) после отключения ТЭНов для их обязательной безопасной «продувки» и охлаждения.

Комплектность поставки:

• Прямоугольный канальный нагреватель Shuft EHR 800x500-60 в сборе — 1 шт.
• Руководство по монтажу, пятиступенчатому подключению 380В и эксплуатации — 1 шт.
• Технический паспорт изделия с официальным гарантийным талоном завода — 1 шт.
