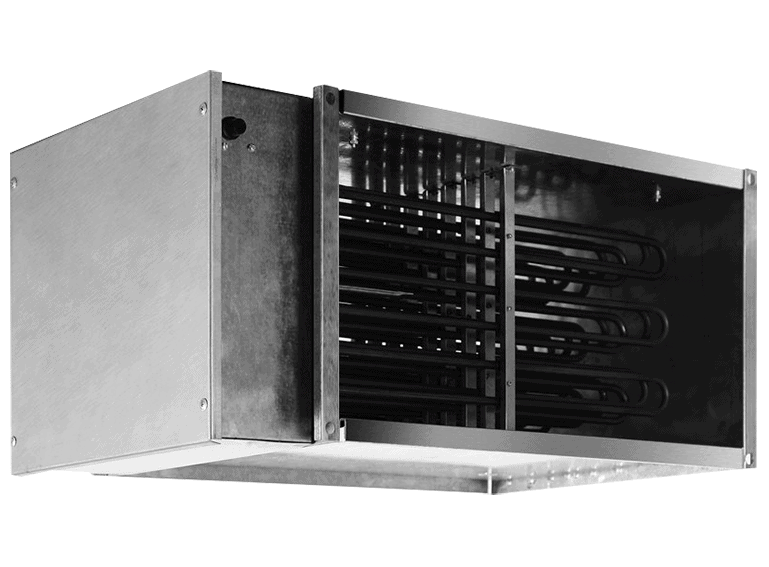

Электрический нагреватель Shuft EHR 800x500-90

Максимальный семиступенчатый каскадный нагрев 90 кВт для прямоугольных каналов 800х500 мм

Электрический канальный воздухонагреватель Shuft EHR 800x500-90 представляет собой сверхмощный силовой агрегат тяжелого промышленного назначения, разработанный ведучим европейским климатическим холдингом SHUFT. Данное высокопроизводительное тепловое оборудование спроектировано для жесткой интеграции в приточные и рециркуляционные вентиляционные системы прямоугольного сечения со стандартным увеличенным фланцевым размером 800х500 мм. Главное назначение устройства — быстрый и стабильный нагрев колоссальных объемов приточного воздуха на крупных индустриальных, складских и коммерческих объектах в пиковый зимний период. Уникальной особенностью модели является сложнейшая многоступенчатая структура, обеспечивающая асимметричное семиступенчатое распределение мощности (15 + 15 + 15 + 15 + 15 + 7.5 + 7.5 кВт). Суммарная тепловая производительность составляет рекордные 90.0 кВт (90000 Вт). Для работы калорифер требует подключения к выделенной трехфазной промышленной сети напряжением 380–400 В.

Разделение внутреннего блока нагрева на 7 независимых силовых секций (две по 7.5 кВт и пять по 15 кВт) позволяет построить интеллектуальную, полностью безопасную и энергоэффективную схему управления. Первая базовая ступень **7.5 кВт** подключается через симисторный блок для прецизионного регулирования температуры, а остальные шесть ступеней добираются поочередно мощными магнитными контакторами или твердотельными реле по сигналу контроллера. Такой алгоритм исключает критические пусковые скачки напряжения, предотвращает перекос фаз в энергосети предприятия и существенно снижает расходы на электроэнергию. Модель EHR 800x500-90 незаменима для отопления и вентиляции крупных сборочных цехов, масштабных логистических терминалов, авиационных ангаров, гипермаркетов и заводов. Агрегат серийно выпускается на роботизированных линиях завода в РОССИИ, сертифицировано ЕАС и обладает расчетным сроком службы не менее 10 лет.

Высокопрочные нержавеющие ТЭНы и дублированная система термозащиты

Внутренний теплообменный контур прямоугольного воздухонагревателя Shuft EHR 800x500-90 набран из плотного пакета 36 жестких трубчатых электронагревателей (ТЭНов) мощностью по 2.5 кВт каждый, изготовленных из высококачественной жаропрочной нержавеющей стали. Геометрическое расположение ТЭНов внутри корпуса обеспечивает стопроцентное перекрытие живого сечения канала 800х500 мм и максимальную площадь теплосъема. Внешний защитный кожух прибора выполнен из плотной коррозионностойкой оцинкованной стали, надежно изолирующей клеммную колодку. Чистая масса прибора (нетто) составляет 46.1 кг (брутто в упаковке — 46.6 кг) при габаритах корпуса 54 х 62 х 95 см.

Ввиду колоссальной мощности для управления температурой калорифер необходимо укомплектовать промышленной автоматикой с силовой защитой (рекомендуется автомат защиты 3P на 160 А и регулятор мощности с запасом под пиковые пусковые токи). За абсолютную безопасность эксплуатации отвечает встроенная двухступенчатая защита от перегрева. Она включает основной термостат (автоматический перезапуск при остывании корпуса до 60 °C) и аварийный термостат капиллярного типа с ручным сбросом кнопкой на корпусе (срабатывание при 90 °C), который полностью обесточивает ТЭНы в случае падения скорости воздуха или внезапной остановки приточного вентилятора.

Особенности промышленного монтажа и жесткие эксплуатационные требования

Промышленный калорифер серии EHR обладает универсальной монтажной ориентацией — допускается установка прибора в любом положении (вертикальное или горизонтальное размещение фланцев). Главными условиями являются соблюдение направления воздушного потока (по стрелке на оцинкованном корпусе) и обеспечение свободного сервисного доступа к крышке распределительной клеммной коробки.

Критически важное инженерное требование: Паспортный минимальный расход воздуха составляет 2160 м³/час. Однако учитывайте, что запуск 90 кВт мощности на таком протоке в сечении 800х500 мм приведет к мгновенному перегреву оборудования. Для предотвращения аварийных ситуаций и стабильной работы системы настоятельно рекомендуется закладывать реальный рабочий расход приточного вентилятора в диапазоне 9500–11500 м³/час. В щите автоматики в обязательном порядке должна быть реализована функция задержки отключения вентилятора (на 3–5 минут) после выключения ТЭНов для их обязательной безопасной продувки и охлаждения.

Комплектность поставки:

• Прямоугольный промышленный канальный нагреватель Shuft EHR 800x500-90 в сборе — 1 шт.
• Руководство по монтажу, многоступенчатому подключению 380В и эксплуатации — 1 шт.
• Технический паспорт изделия с официальным гарантийным талоном завода — 1 шт.
